در این مقاله نحوه سیم کشی و اتصال کابل تلفن شرح داده شده است. مانند همه کارهای الکتریکی، اگر در چنین مواردی آموزش ندیده یا باتجربه نیستید، توصیه این است که از یک متخصص حرفه ای استفاده کنید. سوکت زدن سیم تلفن جهت اتصال تلفن انجام می شود، جک تلفن و یک فیش تلفنی اتصالات الکتریکی برای اتصال یک دستگاه تلفن یا سایر دستگاه های ارتباط از راه دور هستند که به سیم تلفن داخل ساختمان وصل می شوند و اتصال به شبکه تلفن را ایجاد می کنند، در نتیجه سوکت زدن سیم تلفن می تواند مهم باشد. سوکت ها فقط می توانند روی سیستم پلاگین و پریز جدید نصب شوند. اگر تلفن های شما به یک اتصال دهنده متصل هستند، برای نصب سوکت باید با ارائه دهنده خدمات تماس بگیرید، لطفاً همواره در نظر داشته باشید که، مراقب باشید که سوکت ها با گذشت زمان به روز می‌شوند. برای سیم کشی سوکت به ابزاری نیز نیاز خواهید داشت که باید از نظر شرایط مناسب باشند.
نحوه سیم کشی جک و سوکت زدن سیم تلفن
در تاسیسات تلفنی قدیمی، کابل تلفن معمولاً چهار سیم در داخل دارد: قرمز، سبز، سیاه و زرد. اگر یک خط را به اتاق یا قسمت دیگری از خانه گسترش می دهید، می توانید از کابل استفاده کنید یا می توانید از کابل داده جدید دسته 3 یا 5 (Cat3-Cat5) استفاده کنید که دارای چندین سیم اما با طرح رنگی متفاوت هستند. کابل های جدید به خوبی کابل قدیمی برای خدمات تلفن کار می کند و برای داده ها (مانند اتصال به اینترنت DSL) بسیار بهتر عمل می کند. با استفاده از هر دو نوع کابل، هنگامی که کابل به محل جک هدایت می شود، سیم کشی جک یک مسئله ساده برای تطبیق رنگ صحیح سیم است که با کمی دقت سوکت زدن سیم تلفن انجام می شود.
سیم های تلفن داخل خانه شما جریان الکتریکی بسیار ولتاژ پایینی دارند و بدون قطع شدن برق کار جهت سوکت زدن سیم تلفن در آنها ایمن است. در واقع، فقط شرکت تلفن می تواند برق سیستم تلفن را قطع کند. اما فقط برای داشتن امنیت، روی سیم کشی تلفن با دست خیس یا هنگام ایستادن در آب کار نکنید.رعایت این دو نکته هنگام سوکت زدن سیم تلفن نباید سخت باشد.

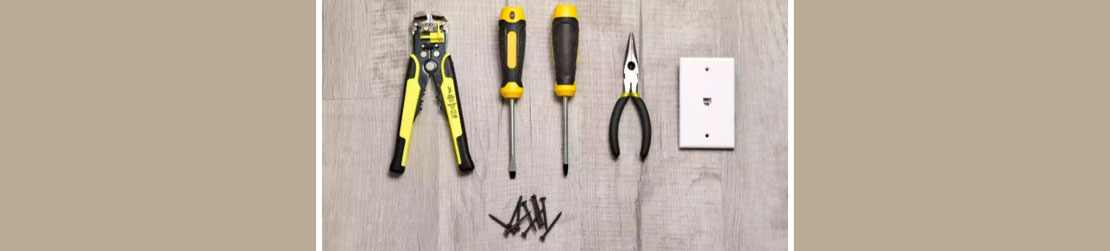

آنچه شما برای سوکت زدن سیم تلفن نیاز دارید
تجهیزات ، ابزارها مواد
سلب کننده های سیم جک تلفن
پیچ گوشتی پیچ های چوبی یا پیچ های خشک
دم باریک
دستورالعمل ها

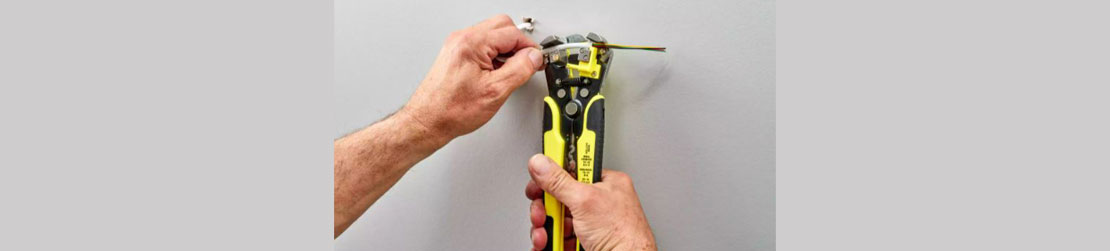

غلاف خارجی را ببندید
2جهت سوکت زدن سیم تلفن، تا 3 اینچ از غلاف خارجی را از کابل تلفن را با استفاده از سلب کننده های سیم بکشید. یک کابل چهار سیم به سبک قدیمی در شکاف 10 گیگابایتی بر روی استریپرهای سیم قرار دارد. برش ها را برش دهید تا دور غلاف را برش دهید، مراقب باشید سیم های عایق داخل کابل را برش ندهید. قطعه غلاف بریده شده را از انتهای کابل خارج کنید تا سیمهای داخلی در معرض دید قرار گیرند.شما اولین قدم برای سوکت زدن سیم تلفن را انجام دادید.
متناوباً، بعضی از کابلهای تلفن دارای یک سیم کششی هستند که هنگام عقب کشیدن آن، غلاف را از بین می برد. در این حالت، با برداشتن فقط مقدار کمی از غلاف با استفاده از سلب کننده های سیم، سپس با استفاده از سیم کششی، غلاف را از 2 تا 3 اینچ کوتاه کنید. با استفاده از برش های موجود در استریپرها یا استفاده از انبر برش، قسمت غلاف برش خورده را برش دهید.

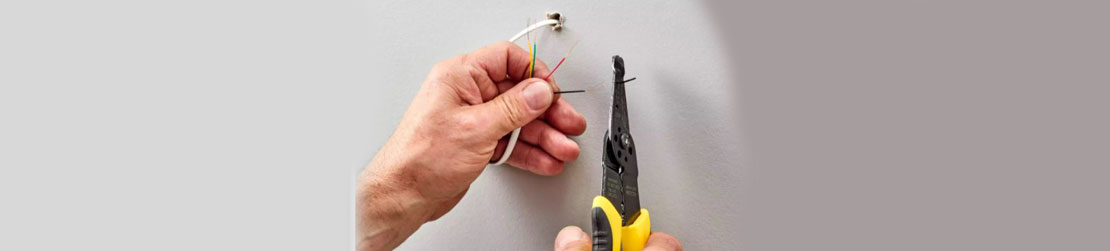

سیم های جداگانه را از بین ببرید و بچرخانید
سیم های جداگانه داخل کابل را از یکدیگر جدا کنید. از هر سیم مورد نیاز خود 1/2 تا 3/4 اینچ عایق را بکار ببرید، با استفاده از شکاف 20 یا 22 گیگابایتی روی سیم کش ها. در صورت نصب یک خط تلفن مسکونی استاندارد یک خطه، در بسیاری از موارد، فقط باید دو سیم را از آن جدا کنید. در صورت نصب خط دوم در سوکت زدن سیم تلفن، مانند خط تلفن دوم صوتی، از جفت سیم دوم استفاده می شود. سپس، سیمهای جداگانه‌ای را که استفاده می کنید شناسایی کنید: کابل چهار سیم قدیمی: خط 1 (خط تلفن اصلی): قرمز و سبز، خط 2 (خط ثانویه): سیاه و زرد، کابل Cat-3 or Cat-5، خط 1 (خط تلفن اصلی): آبی و سفید با نوار آبی، خط 2 (خط ثانویه): نارنجی و سفید با نوار نارنجی.

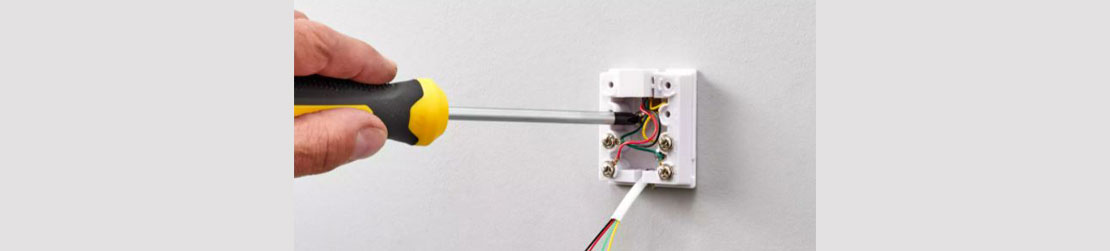

صفحه نصب را قرار دهید
درپوش جلوی درگاه تلفن را برداشته و صفحه نصب و سوراخ های پیچ را در معرض دید قرار دهید. اگر کابل تلفن در داخل دیوار قرار دارد ، همانطور که صفحه را روی دیوار بر روی سوراخ دسترسی قرار می دهید ، آن را از طریق شکاف درون صفحه رد کنید. اگر کابل تلفن ، مانند جلوی تخته پایه ، روی سطح نصب شده باشد ، کابل معمولاً از طریق یک شکاف در کنار جک تلفن وارد می شود.

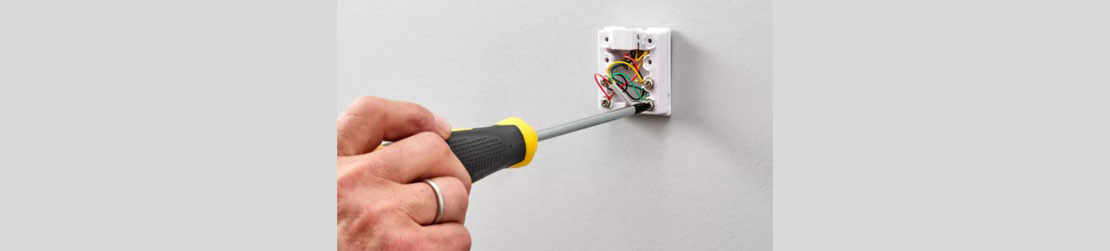

با استفاده از یک پیچ گوشتی و پیچ های کوچک چوبی یا پیچ های گچبری صفحه را به دیوار ، قالب یا سازه دیگر نصب کنید. برخی از جک های تلفن ممکن است دارای نوارهای خود چسب برای محکم نگه داشتن صفحه بر روی دیوار باشند ، اما اگر این نوع جک ها دارای بازشوهای پیچ نیز هستند ، بهتر است نصب را با پیچ تقویت کنید.
سیمها را وصل کنید
سیم های برداشته شده جهت سوکت زدن سیم تلفن را از کابل تلفن به ترمینال های پیچ مربوطه روی جک وصل کنید، با استفاده از ترکیبات رنگی (هر ترمینال جک را با رنگ سیمی که به آن متصل شده است مشخص می کنید): کابل چهار سیم قدیمی: خط 1 (خط تلفن اصلی): سیم قرمز به پایانه قرمز ؛ سیم سبز به ترمینال سبز، خط 2 (خط ثانویه): سیم سیاه به پایانه سیاه ؛ سیم زرد به پایانه زرد، کابل Cat3 یا Cat5، خط 1 (خط تلفن اصلی): سیم آبی به ترمینال قرمز ؛ سیم سفید با نوار آبی به ترمینال سبز، خط 2 (خط ثانویه): سیم نارنجی به ترمینال زرد. سیم سفید با نوار نارنجی به ترمینال مشکی.
برای ایجاد اتصالات سیم، هر پیچ ترمینال را با پیچ گوشتی باز کنید. انتهای مسی خالی سیم را در جهت عقربه های ساعت با استفاده از انبر سوزن بینی در اطراف پیچ قرار دهید. پیچ را محکم کنید تا سیم محکم شود. عایق سیم باید فقط ترمینال پیچ را لمس کند و سیم لخت اضافی نباید از پیچ خارج شود.

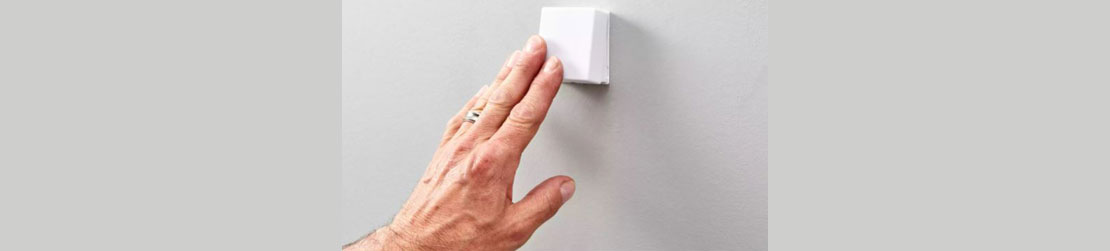

کاور را دوباره نصب کنید
در پایان مراحل سوکت زدن سیم تلفن، درپوش را دوباره روی صفحه نصب جک نصب کنید. برخی از پوشش ها با پیچ محکم می شوند. و برخی دیگر به راحتی در جای خود قرار می گیرند. تلفن را به جک متصل کنید تا مطمئن شوید خط به درستی کار می کند. شما سوکت زدن سیم تلفن را تمام کردید.
