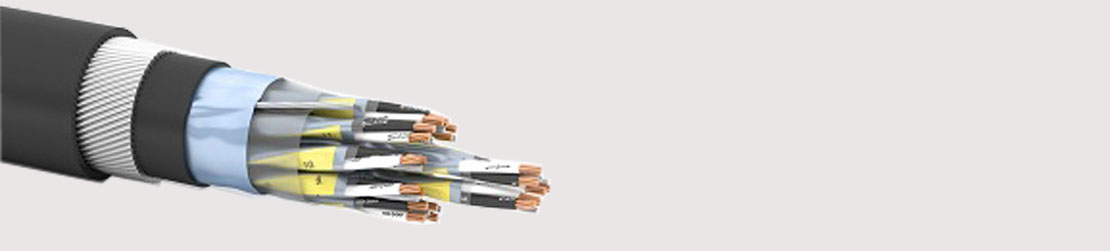

در این مقاله در مورد استاندارد کابل ابزار دقیق صحبت خواهیم کرد، در مورد الزامات کابل برق و ابزار دقیق باید گفت که این محصولات مطابق استاندارد بین المللی هستند. برای تاسیسات کارخانه های پتروشیمی و صنعتی، کابل هایی که نصب می شوند نیز باید طبق استاندارد بین المللی باشند. برای آشنایی با الزامات کابل های برق و ابزار دقیق بد نیست در مورد الزامات کلی کابل ها بدانید. برای جزئیات بیشتر در مورد کابل ها، مشخصات الکتریکی مربوطه آن کابل مراجعه نمایید. طیف گسترده ای از کابلهای ابزار دقیق براساس استاندارد کابل ابزار دقیق، برای طیف وسیع تری از برنامه ها در صنایع مختلف تولید و عرضه می شود، که عملیات تولید و پردازش توسط ابزار الکترونیکی کنترل و اندازه گیری می شوند. برای عملکرد مطلوب، این کابلهای اتصال باید قابل اعتماد، مقاوم و دارای شیلد باشند، چه یک صفحه نمایش کلی و چه کابلهایی که بصورت جداگانه و بصورت جمعی نمایش داده می شوند، تا در برابر تداخل الکترومغناطیسی مقاومت کنند. محصولات کابل ابزار دقیق با هادی های انعطاف پذیر مس مطابق با استانداردهای بین المللی تولید می شود. تیم فنی کارخانه ها همچنین با مشتریان همکاری می کند تا کابلهای غربال شده طراحی شده و تولید شده برای پاسخگویی به نیازهای خاص برنامه های خود را برای صنایع از جمله نفت، گاز و پتروشیمی، اتوماسیون و کنترل فرآیند و دریایی را داشته باشند.
موارد مورد نیاز استاندارد کابل ابزار دقیق
مطابق استاندارد کابل ابزار دقیق، روکش داخلی و خارجی کابل ها باید از ضد شعله اکسترود شده ساخته شود. همچنین کابل های مورد استفاده به طور کلی باید از انواعی که در ادامه گفته می شود باشند.کابل های مقاوم در برابر آتش، کابلهای این نوع برای کلیه مدارهایی که عملکرد مربوط به ایمنی دارند یا برای ادامه کار در شرایط اضطراری مورد استفاده قرار می گیرند، استفاده می شوند. این شامل تمام قسمتهای سیستمهای F&G، سیستمهای ESD، سیستمهای PA، چراغهای هشدار دهنده و لامپهای وضعیت سکو، سیستمهای کنترل آتش و منابع تغذیه آن سیستمها می باشد. کابل های ضد حریق، کابلهایی که مقاوم در برابر آتش نیستند باید از نوع بازدارنده آتش بوده و مطابق با استاندارد باشد.

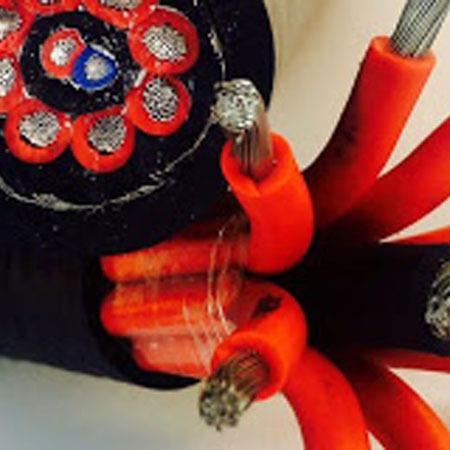

نمونه کارها کابل ابزار دقیق

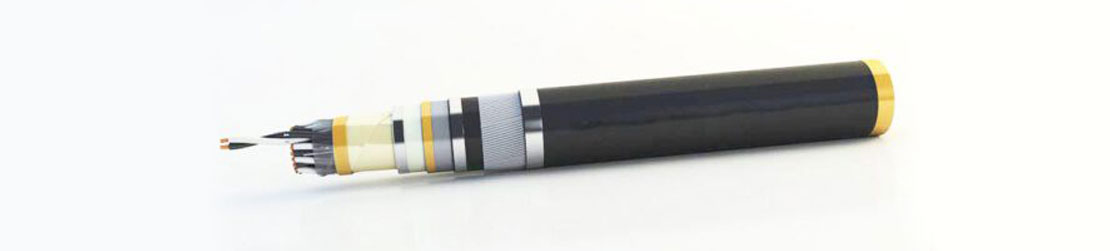

استاندارد های اصلی ملی برای تولیدات انواع سیم و کابل تعریف شده است، که شامل استاندارد کابل ابزار دقیق نیز می شود و بر اساس آنها کابل های ابزار دقیق تولید می شوند. کابل های ابزار دقیق شامل انواع مختلفی از کابلهای اندازه گیری شده با ابزار دقیق شامل صفحه نمایش جمعی (CAM) و آنهایی که به صورت جداگانه نمایش داده می شوند و بصورت جمعی نمایش داده می شوند (ICAM) است. اینها می توانند عایق پلی اتیلن (PE)، پلی اتیلن متقاطع (XLPE)، کلرید پلی وینیل (PVC) یا سیلیکون (Si) باشند. آنها همچنین به طور کلی دارای غلاف بیرونی PVC یا غلاف هالوژن صفر، دود کم (LSZH) برای مناطقی هستند که در اثر آتش سوزی، دود و انتشار گاز اسید باعث ایجاد مشکل جدی می شود. این کابلها همچنین دارای شیلد با سیم شیلددار یا نوار فولادی هستند که از آنها در برابر فشارهای مکانیکی محافظت می کنند.

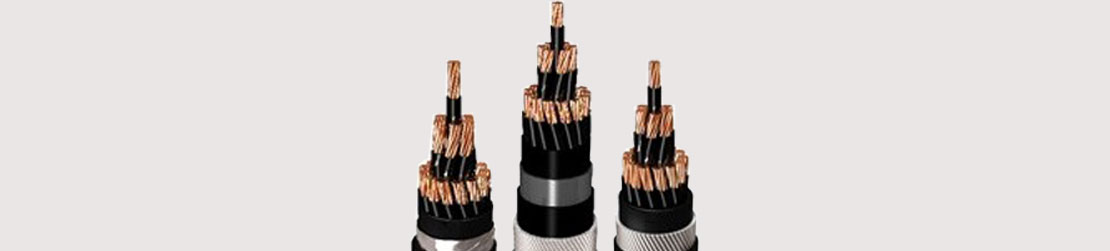

اجرای کابل استاندارد ابزار دقیق
تمام کابلهای ابزار دقیق باید در سینی ها پشتیبانی و نصب شوند. کابل های برق را نباید در سینی های حمل کابل های سیگنال کار کنند. جداسازی فیزیکی کابلهای برق و سیگنال طبق استاندارد باید انجام شود. کابلهای موجود در مدارهای ایمن ذاتی ترجیحاً نباید در سینی کابلهای موجود در مدارهای غیر ذاتی نصب شوند. اگر در همان سینی کار کنید، یک جداکننده زمینی فلزی ارائه می شود. کابلهای حمل کابلهای ذاتی باید با نوارهای رنگ آبی در انتهای آنها رنگ آمیزی شوند. در جایی که کابل ها از طریق مجرا عبور می کنند، ورود و خروج باید صاف باشد. استفاده از مجاری باید تا حد ممکن به حداقل ممکن برسد. کابلها باید به شکلی در مجرا کشیده شوند که اطمینان حاصل کند آسیبی به کابل وارد نشده است.
تفکیک کابل
پیمانکار باید اطمینان حاصل کند که هیچ تداخلی بین کابل هایی که ولتاژ یا سیگنال متفاوت دارند وجود ندارد. براساس استاندارد کابل ابزار دقیق، کابلهای ابزار دقیق باید از کابلهای آنتن و سایر کابلهای سیگنال RF جدا شوند تا از تداخل جلوگیری شود. سطح بسیار پایین سیگنال ها، مانند سیم کشی ترموکوپل، یا سیگنال های پالسی یا هر نوع سیگنال دیگر، که ممکن است هر کابل دیگری را تحت تأثیر قرار دهد یا تحت تأثیر قرار گیرد، باید دارای صفحه نمایش های جداگانه و کلی باشد و در یک سینی یا نردبان جداگانه و به اندازه کافی جدا شده نصب شود. سیستم های کابلی دیگر کابلهای سیگنال ایمن ذاتی اگر در کابلهای سیگنال غیر IS جدا شده باشند، ممکن است در همان سینی کار شوند.
نصب کابلها
تمام کابلهای سیگنال ابزار باید به طور مداوم نمایش داده شوند، صفحه هایی که فقط در انتهای اتاق تجهیزات قرار گرفته اند و در انتهای میدان به طور ایمن عایق بندی شده اند. کلیه کابلهایی که از اتاق تجهیزات خارج می شوند باید دارای زره باشند، از جمله کابلهای پیوند سریال و بزرگراه داده. بین غده انتهایی و ساز. یک حلقه شسته و رفته از کابل به قطر 250 میلی متر باید بلافاصله در مجاورت تمام دستگاه های ابزار موجود باشد. کابل کشی به وسایل نصب شده محلی نباید از مسیرهای عادی یا اضطراری عبور کند و در دسترسی به تجهیزات اختلال ایجاد نکند. از ترانزیت های کابل باید برای نفوذ کابل های تنگ گاز از طریق عرشه ها یا دیوارهای آتش استفاده شود.
انتخاب کابل سازه
مهندسان فنی به عنوان یک تامین کننده اصلی کابل ابزار دقیق و سایر کابلهای نمایش داده شده که برای یکپارچگی سیگنال طراحی شده اند، همواره خود را موظف به رعایت استاندارد کابل ابزار دقیق می‌دانند. همچنین برای کمک به فرآیند انتخاب کابل به ما کمک می کنند تا یک راه حل بهینه برای برنامه خاص ارائه دهیم.
